貫流式止回閥型號編制說明：

GL	H	4	1	H	-16	P
附加	閥門類型	連接形式	閥門結構	密封材料	公稱壓力	單位
GL：貫流	H：止回閥	4：法蘭	1：升降式	H：不銹鋼鋼合金	16：壓力16	C：碳鋼
			2：立式	Y：合金	25：壓力25	P：不銹鋼304
			4：旋啟式	W：閥體加工	150：美標壓力	R不銹鋼316
					300：美標壓力	LB：磅級單位

貫流式止回閥（軸流式止回閥）概況：
GLH41H貫流式止回閥又稱軸流式止回閥，止回閥是指依靠介質本身流動而自動啟、閉閥瓣，用來防止介質倒流的閥門，可稱為單向閥、逆流閥、逆止閥、和背壓閥等。貫流式止回閥是08年新標準出臺后的新型產品，該產品除具有一般止回閥的功能外，它還設計有減震彈簧，其硬密封帶軟密封的組合式閥座密封結構具有消聲、減震效果，便于用戶現場檢修。貫流式止回閥采用特殊密封結構，無論閥后壓力的高低，閥門都關閉嚴密，密封性能好?？朔艘话阒够亻y在低背壓時密封性能差的缺點。臺臣閥門貫流式止回閥有獨特的軸流梭式結構具有流阻小，流量系數大，外形尺寸小等優點，是國內外油氣集輸管網系統特別是輸油泵出口的優選閥門。
貫流式止回閥（軸流式止回閥）原理：
貫流式止回閥還可用于給其中的壓力可能升至超過系統壓的輔助系統提供補給的管路上。貫流式止回閥結構上采用了軸流梭式結構，其閥芯安裝有緩沖減震彈簧，當介質順流時，閥芯打開，介質通過閥體軸流式通道流通，介質推開閥芯時，彈簧起到了緩沖效果，避免了普通止回閥開啟時閥芯與閥體之間的撞擊振動。當介質逆向流動時，閥芯快速關閉，閥芯與閥座緊密帖合，阻止介質逆向流動。臺臣大口徑貫流式止回閥采用浮動的閥瓣結構，能自動補償因安裝和使用中磨損所引起的誤差，保證密封面緊密貼合，提高了密封性能。
貫流式止回閥（軸流式止回閥）標準規范：
型號：GLH41H-16P、GLH41W-150LB；
-適用溫度：-46～350℃；
-尺寸：DN15~1200（NPS 1 /2〃~48〃）；
-壓力等級：PN1.6~42MPa（Class150~2500）；
-介質：油、氣、水、漿液、酸性腐蝕性介質等管道系統；

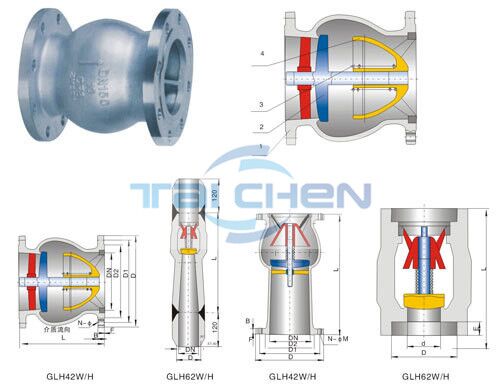

貫流式止回閥（軸流式止回閥）結構圖：
1閥體CF8、2閥瓣304、3彈簧304、4導向架CF8

國標貫流式止回閥（軸流式止回閥）材質說明：

產品材料		WCB系列	304系列	304L系列	316系列	316L系列	321系列
主要零件材料	閥體	WCB	CF8	CF3	CF8M	CF3M	0Cr18Ni10Ti
	支架	WCB	CF8	CF3	CF8M	CF3M	0Cr18Ni10Ti
	彈簧	304	304	316	316	316L	316
	閥瓣	WCB	CF8	CF3	CF8M	CF3M	0Cr18Ni10Ti
適用工況	適用介質	水、油品、蒸汽	硝酸腐蝕性介質		醋酸腐蝕性介質
	適用溫度	-29～425℃	-28～300℃
應用規范	設計制造按	GB/T21387
	法蘭尺寸按	HG 20592
	檢驗試驗按	JB/T 9092
	公稱壓力	1.0～16MPa

國標貫流式止回閥（軸流式止回閥）外形尺寸：

DN	L	D	D1	D2	b	f	Z-φd
15	100	95	65	46	14	2	4-φ14
20	110	105	75	56	16	2	4-φ14
25	120	115	85	65	16	2	4-φ14
32	130	140	100	76	18	2	4-φ18
40	130	150	110	84	18	2	4-φ18
50	140	165	125	99	20	2	4-φ18
65	165	185	145	119	20	2	4-φ18
80	190	200	160	132	20	2	8-φ18
100	210	220	180	156	22	2	8-φ18
125	240	250	210	184	22	2	8-φ18
150	280	285	240	211	24	2	8-φ22
200	340	340	295	266	24	2	12-φ22
250	400	405	355	319	26	2	12-φ26
300	460	460	410	370	28	2	12-φ26
350	530	520	470	429	30	2	16-φ26
400	600	580	525	480	32	2	16-φ30
450	660	640	585	548	34	2	20-φ30
500	730	715	650	609	34	2	20-φ33
600	860	840	770	720	36	2	20-φ36

美標貫流式止回閥（軸流式止回閥）材質說明：

產品材料		WCB系列	304系列	304L系列	316系列	316L系列	321系列
主要零件材料	閥體	WCB	CF8	CF3	CF8M	CF3M	0Cr18Ni10Ti
	支架	WCB	CF8	CF3	CF8M	CF3M	0Cr18Ni10Ti
	彈簧	304	304	316	316	316L	316
	閥瓣	WCB	CF8	CF3	CF8M	CF3M	0Cr18Ni10Ti
適用工況	適用介質	水、油品、蒸汽	硝酸腐蝕性介質		醋酸腐蝕性介質
	適用溫度	-29～425℃	-28～300℃
應用規范	設計制造按	API 6D
	法蘭尺寸按	ANSI B16.5
	檢驗試驗按	API 598
	公稱壓力	150LB～900LB

美標貫流式止回閥（軸流式止回閥）外形尺寸：

DN	L	D	D1	D2	b	f	Z-φd
1/2"	100	90	60.5	35	11.2	1.6	4-φ16
3/4"	110	100	70	43	11.2	1.6	4-φ16
1"	120	110	79.5	51	12	1.6	4-φ16
11/4"	130	115	89	63.5	13.5	1.6	4-φ16
11/2"	130	125	98.5	73	15	1.6	4-φ16
2"	140	150	120.5	92	15.9	1.6	4-φ18
21/2"	165	180	139.5	105	17.5	1.6	4-φ18
3"	190	190	152.5	127	19.1	1.6	4-φ18
4"	210	230	190.5	157	23.9	1.6	8-φ18
5"	240	255	216	186	23.9	1.6	8-φ22
6"	280	280	241.5	216	25.4	1.6	8-φ22
8"	340	345	298.5	270	28.6	1.6	8-φ22
10"	400	405	362	324	30.2	1.6	12-φ26
12"	460	485	432	381	31.8	1.6	12-φ26
14"	530	535	476	413	35	1.6	12-φ30
16"	600	595	540	470	36.6	1.6	16-φ30
18"	660	635	578	533.5	39.7	1.6	16-φ33
20"	730	700	635	584	42.9	1.6	20-φ33
24"	860	815	749.5	692	47.7	1.6	20-φ36
